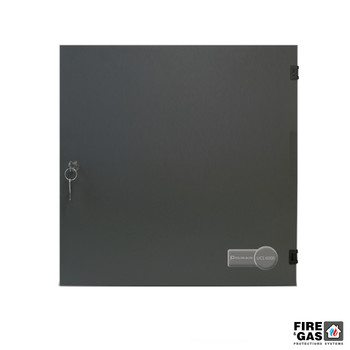

POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 8A (2x4A) wyk.2

POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 8A (2x4A)

wykonanie 2; 2 strefy 4A; opcjonalnie 1 moduł MPD-60, 1 moduł MKA-60

wymiary obudowy: 400x400x160 mm

Urządzenie Polon-Alfa UCS 6000 8A (2 x 4A) w wykonaniu 2 jest uniwersalną centralą sterującą 8A (2 linie, 2 grupy) o obudowie wielkości 400x400x160 mm. Uniwersalna Centrala Sterująca UCS 6000 Polon-Alfa umożliwia zabezpieczanie przeciwpożarowe budynków – centrala pozwala na uruchamianie urządzeń przeciwpożarowych dedykowanych do oddymiania grawitacyjnego i oddymiania mechanicznego (klapy oddymiające oraz klapy odcinające). W skład Centrali UCS6000 wchodzą wszelkie niezbędne do pracy centrali moduły, w tym także moduły zasilaczy. Obudowa w Uniwersalnej Centrali Sterującej UCS 6000 8A (2x4A) Polon-Alfa ma postać prostopadłościennej stalowej skrzynki przeznaczonej do powieszenia na ścianie.

Pośród funkcji Uniwersalnej Centrali UCS-6000 wymienić należy dozorowanie, dzienne przewietrzanie (wentylacja przy użyciu okien lub klap wentylacyjnych), alarmowanie (czyli uruchamianie przeciwpożarowych urządzeń) i wykrywanie uszkodzeń oraz powiadamianie o nich. Centrala Polon-Alfa UCS600 zapewnia sterowanie oraz zasilanie urządzeń przeciwpożarowych wykonawczych, tj. klapy oraz okna przeciwpożarowe, które są wyposażone w napędy albo siłowniki elektryczne lub chociażby oddzielenia przeciwpożarowe (elektromagnesy).

Chcąc zaprogramować pracę centrali należy zastosować aplikację do konfiguracji UCS (UCSKonfigurator) oraz podłączyć centralę do komputera używając złącza USB.

Uniwersalna Centrala Sterująca Polon-Alfa UCS 6000 umożliwia:

• wykrywanie pożaru (zadymienia);
• uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
• sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
• automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
• automatyczną kontrolę własnych układów i obwodów centrali;
• przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, POLON 6000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.

Centrala UCS 6000 może pracować indywidualnie jako jedno lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach/ pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.

WYPOSAŻENIE UNIWERSALNEJ CENTRALI STERUJĄCEJ UCS 6000 POLON-ALFA

Centrala UCS 6000 8A (2x4A) wyposażona jest w moduły:

Moduł MGS-60 (x1):

• nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
• linię zasilającą czujnik deszczu i/lub wiatru,
• linię przyjmującą sygnał z czujnika deszczu i/lub wiatru,
• przekaźnik alarmu PKA nadzorowany (ciągłość toru), przekaźnik uszkodzenia PKU

Moduł MGL-60 (x1 + 1 moduł wbudowany w MGS-60):

• konwencjonalną linię dozorową (czujki szeregu 40),
• konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
• wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych, elektromagnesy oddzieleń przeciwpożarowych, itp.),
• linie kontrolne stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
• linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);

Moduł MZU-60 (x1):

• przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
• nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).

DODATKOWO CENTRALĘ MOŻNA WYPOSAŻYĆ W NASTĘPUJĄCE MODUŁY FUNKCJONALNE:

• MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);
• MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);
• MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);
• MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;
• MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;
• MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);
• MKA-60: moduł komunikacji adresowalnej (system POLON 4000);
• MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);
• SP-150-27.5PLA: moduł zasilacza 150 W (5 A);
• SP-240-27.5PLA: moduł zasilacza 240 W (10 A);
• SP-500-27.5PLA: moduł zasilacza 500 W (20 A);
• akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.
