POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 64A (8x8A) wyk.9

POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 64A (8x8A)

wykonanie 9; 8 stref 8A; opcjonalnie do 4 modułów MPW-60, 1 moduł MPD-60, 1 moduł MKA-60

wymiary obudowy: 1150x630x190 mm

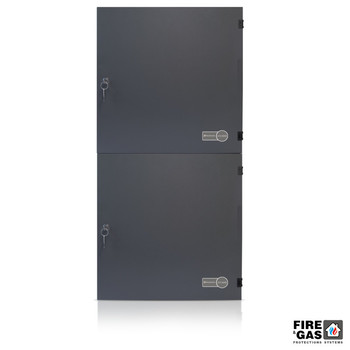

Pośród produkowanych przez przedsiębiorstwo Polon-Alfa central znaleźć można Uniwersalną Centralę Sterującą USC6000 64A (8 x 8A) w wykonaniu 9, która ma formę stalowej, prostopadłościennej skrzynki wielkości 1150x630x190 mm. Uniwersalna Centrala Sterująca 64A, 8 linii, 8 grup ma zabezpieczać obiekty przeciwpożarowo, a do jej głównych zadań należy wykrycie pożaru, a także zasilanie i sterowanie pracą przeciwpożarowych urządzeń wykonawczych (pośród nich wymienić należy różnego rodzaju elektromagnesy oddzieleń przeciwpożarowych i okna oraz klapy przeciwpożarowe mające elektryczne siłowniki i napędy). Centrala Polon Alfa UCS-6000 w chwili wykrycia pożaru włącza urządzenia przeciwpożarowe odpowiedzialne za mechaniczne i grawitacyjne oddymianie (centrala steruje pracą klap odcinających i oddymiających). Uniwersalną Centralę Sterującą UCS 6000 Polon-Alfa tworzą moduły zapewniające prawidłową pracę centrali – podstawową wersję Centrali można wzbogacić o inne, dodatkowe moduły funkcjonalne. Centrala UCS6000 Polon-Alfa ma dużą wagę i wymiary, co sprawia, że jest przeznaczona do montażu na stabilnym podłożu – należy ją na nim postawić i przytwierdzić do ściany.

W celu zaprogramowania pracy Sterującej Centrali Polon-Alfa UCS-6000 producent zaleca zastosowanie dedykowanej aplikacji do konfiguracji Centrali UCS6000. W celu skonfigurowania centrali należy ją podłączyć za pomocą złącza USB do komputera. Centrala UCS 6000 pełni 4 funkcje:

1 funkcja: Dozorowanie

2 funkcja: Dzienne przewietrzanie (wentylacja poprzez okna i klapy wentylacyjne)

3 funkcja: Alarmowanie (uruchamianie urządzeń ppoż.)

4 funkcja: Wykrywanie uszkodzeń

Uniwersalna Centrala Sterująca Polon-Alfa UCS 6000 umożliwia:

• wykrywanie pożaru (zadymienia);
• uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
• sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
• automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
• automatyczną kontrolę własnych układów i obwodów centrali;
• przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, POLON 6000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.

Centrala UCS 6000 może pracować indywidualnie jako jedno lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach/ pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.

WYPOSAŻENIE UNIWERSALNEJ CENTRALI STERUJĄCEJ UCS 6000 POLON-ALFA

Centrala UCS 6000 64A (8x8A) wyposażona jest w moduły:

Moduł MGS-60 (x1):

• nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
• linię zasilającą czujnik deszczu i/lub wiatru,
• linię przyjmującą sygnał z czujnika deszczu i/lub wiatru,
• przekaźnik alarmu PKA nadzorowany (ciągłość toru), przekaźnik uszkodzenia PKU

Moduł MGL-60 (x7 + 1 moduł wbudowany w MGS-60):

• konwencjonalną linię dozorową (czujki szeregu 40),
• konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
• wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych, elektromagnesy oddzieleń przeciwpożarowych, itp.),
• linie kontrolne stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
• linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);

Moduł MZU-60 (x4):

• przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
• nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).

DODATKOWO CENTRALĘ MOŻNA WYPOSAŻYĆ W NASTĘPUJĄCE MODUŁY FUNKCJONALNE:

• MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);
• MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);
• MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);
• MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;
• MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;
• MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);
• MKA-60: moduł komunikacji adresowalnej (system POLON 4000);
• MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);
• SP-150-27.5PLA: moduł zasilacza 150 W (5 A);
• SP-240-27.5PLA: moduł zasilacza 240 W (10 A);
• SP-500-27.5PLA: moduł zasilacza 500 W (20 A);
• akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.
