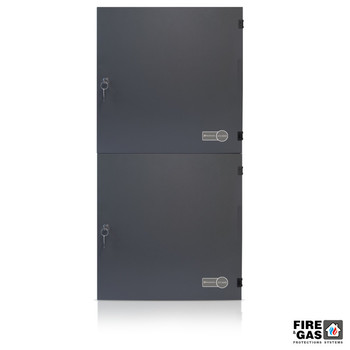

POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 56A (7x8A) wyk.11

POLON-ALFA Uniwersalna Centrala Sterująca UCS 6000 56A (7x8A)

wykonanie 11; 7 stref 8A; opcjonalnie do 4 modułów MPW-60, 1 moduł MPD-60, 1 moduł MKA-60

wymiary obudowy: 1150x630x190 mm

Wśród central oferowanych przez firmę Polon-Alfa znajduje się Uniwersalna Centrala Sterująca UCS6000 56A (7 x 8A) (wykonanie 11) w formie prostopadłościennej, stalowej skrzynki o wymiarach 1150x630x190mm. Centrala Sterująca 56A, 7 linii, 7 grup służy do przeciwpożarowego zabezpieczania obiektów, a wśród jej głównych zadań wymienić należy wykrywanie pożaru oraz sterowanie i zasilanie pracą wykonawczych urządzeń przeciwpożarowych (wśród nich znajdują się różne rodzaje elektromagnesów oddzieleń przeciwpożarowych oraz klapy i okna przeciwpożarowe posiadające siłowniki i napędy elektryczne). Centrala UCS 6000 Polon Alfa w momencie wykrycia pożaru uruchamia przeciwpożarowe urządzenia odpowiedzialne za oddymianie mechaniczne i grawitacyjne (steruje klapami odcinającymi i oddymiającymi). Centrala Sterująca Polon Alfa UCS-6000 złożona jest z modułów, które zapewniają jej prawidłową pracę – do podstawowej wersji Centrali można dołożyć dodatkowe moduły. Biorąc pod uwagę dużą wagę centrali i jej wysokość, Centralę UCS6000 Polon-Alfa 56A (7x8A) należy ustawić na stabilnym podłożu i przymocować Centralę do ściany.

Chcąc zaprogramować pracę Centrali UCS 6000 Polon-Alfa należy zastosować dedykowaną aplikację służącą do konfiguracji Centrali – w celu podłączenia Centrali do komputera należy użyć złącza USB. Firma Polon-Alfa opracowując Uniwersalną Centralę Sterującą UCS6000 dało jej następujące funkcje:

a) Dozorowanie

b) Dzienne przewietrzanie (możliwość wentylacji budynku poprzez okna i klapy wentylacyjne)

c) Alarmowanie (uruchamianie urządzeń ppoż.)

d) Wykrywanie powstałych uszkodzeń

Uniwersalna Centrala Sterująca Polon-Alfa UCS 6000 umożliwia:

• wykrywanie pożaru (zadymienia);
• uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
• sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
• automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
• automatyczną kontrolę własnych układów i obwodów centrali;
• przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, POLON 6000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.

Centrala UCS 6000 może pracować indywidualnie jako jedno lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach/ pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.

WYPOSAŻENIE UNIWERSALNEJ CENTRALI STERUJĄCEJ UCS 6000 POLON-ALFA

Centrala UCS 6000 56A (7x8A) wyposażona jest w moduły:

Moduł MGS-60 (x1):

• nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
• linię zasilającą czujnik deszczu i/lub wiatru,
• linię przyjmującą sygnał z czujnika deszczu i/lub wiatru,
• przekaźnik alarmu PKA nadzorowany (ciągłość toru), przekaźnik uszkodzenia PKU

Moduł MGL-60 (x6 + 1 moduł wbudowany w MGS-60):

• konwencjonalną linię dozorową (czujki szeregu 40),
• konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
• wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych, elektromagnesy oddzieleń przeciwpożarowych, itp.),
• linie kontrolne stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
• linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);

Moduł MZU-60 (x4):

• przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
• nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).

DODATKOWO CENTRALĘ MOŻNA WYPOSAŻYĆ W NASTĘPUJĄCE MODUŁY FUNKCJONALNE:

• MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);
• MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);
• MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);
• MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;
• MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;
• MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);
• MKA-60: moduł komunikacji adresowalnej (system POLON 4000);
• MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);
• SP-150-27.5PLA: moduł zasilacza 150 W (5 A);
• SP-240-27.5PLA: moduł zasilacza 240 W (10 A);
• SP-500-27.5PLA: moduł zasilacza 500 W (20 A);
• akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.
