KOŁNIERZ CARBOCOLLAR CC Z OBUDOWĄ SEGMENTOWĄ S: ZESTAW MONTAŻOWY CC S DO SAMODZIELNEJ BUDOWY KOŁNIERZY OGNIOCHRONNYCH

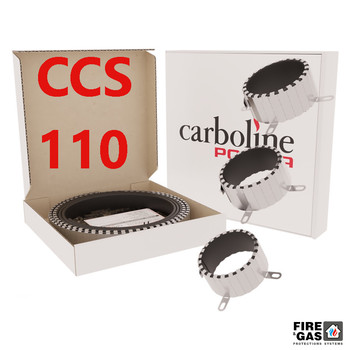

KOŁNIERZ OCHRONNY CARBOCOLLAR CC S 110

Kołnierz ogniochronny CARBOLINE CarboCollar CC z obudową segmentową S – CCS-110 to zestaw pozwalający na budowę kołnierzy ogniochronnych CARBOLINE CarboCollar 110, jak i kołnierzy o mniejszej średnicy (kołnierze o średnicy od 25 mm do 110 mm) i o wysokości 60 mm przeznaczonych do zabezpieczania ogniochronnego rur palnych oraz niepalnych w izolacji, kabli i wiązek przechodzących przez ściany i stropy. Komplet montażowy CarboCollar CCS 110 pozwala na budowę kołnierzy ogniochronnych na kolanach i łącznikach rur w formie otwartej (kształt litery U) lub w formie zamkniętej na rurach (lub kilku rurach położonych obok siebie). Kołnierz ogniochronny CarboCollar CC S 110 jest idealnym rozwiązaniem w przypadku wykonania zabezpieczania ppoż. rur mających różne średnice. Kołnierze ogniochronne CarboCollar z zestawu CCS-110 samodzielnie wykonać mogą osoby przeszkolone i posiadające Licencję Wykonawcy Carboline Polska.

Przeznaczenie kołnierzy CarboCollar CC z obudową segmentową S (CarboCollar CCS-110):

1. Wykonywanie ogniochronnych uszczelnień przejść instalacyjnych przez ściany lub stropy, przez które przechodzą rury o średnicy ≤ 110 mm wykonane z:

• tworzyw sztucznych (PVC, PP, PE-HD, PE, ABS, SAN+PVC),
• miedzi, stali i żeliwa w izolacji palnej
• rury z PVC z kablami z izolacją PVC biegnącymi wewnątrz rury PVC
• rury z PVC z rurami PP biegnącymi wewnątrz rury PVC izolowane otuliną z pianki elastomerycznej (FEF – np. Kaflex, Armaflex).

2. Uszczelnienia ogniochronne na kolanach i łącznikach rur w kształcie U

3. Zabezpieczanie ogniochronne kilku rur znajdujących się obok siebie

Zestaw montażowy CarboCollar CC S 110 (CCS-110) składa się z:

• Stalowa obudowa segmentowa h=60 mm – 2 mb
• Wkład pęczniejący 60 x 6,5 mm – 2 mb
• Elementy mocujące – 27 szt.
• Elementy łączące – 10 szt.

Stalowe kotwy (łączniki rozporowe) do mocowania kołnierza do ściany/stropu NIE znajdują się w zestawie.

W jaki sposób użyć kołnierza ogniochronnego CARBOLINE CarboCollar CCS-110?

W celu prawidłowego złożenia kołnierza CarboCollar CCS-110 należy postępować zgodnie z instrukcją dodaną do opakowania z zestawem CarboCollar CCS-110. Należy odłamać odpowiednią ilość segmentów podaną w tabeli producenta i doczepić elementy łączące oraz elementy mocujące w ilości i miejscach wyznaczonych przez producenta. Następnie należy odmierzyć wkład pęczniejący zgodnie z podaną przez producenta długością i umieścić go wewnątrz stalowej obudowy segmentowej. Gotowy kołnierz nakłada się na rurę i zamyka na niej, a następnie przymocowuje się do ściany/stropu za pomocą łączników rozporowych (brak w zestawie). Po zakończeniu mocowania miejsce przejścia należy oznaczyć metryczką informacyjną. Do tworzenia kołnierzy o średnicy większej lub równej 125 mm stosuje się kołnierz ogniochronny CARBOLINE CarboCollar CCS-200. Do kupienia sią również gotowe zestawy kołnierzy CarboCollar CC w wersji standardowej (h=60 mm) lub slim (h=30 mm).

Cechy kołnierza ogniochronnego CARBOLINE CarboCollar CCS-110 z obudową segmentową S:

• Służy do budowy kołnierzy CarboCollar 110 i mniejszych
• Zestaw pozwala na zbudowanie kołnierzy ochronnych o dowolnej średnicy od 25 mm do 110 mm
• Możliwość wykonania kilku kołnierzy dla rur o różnych średnicach
• Możliwość zrobienia jednego kołnierza ogniochronnego dla kilku rur jednocześnie
• Możliwość wykonania zabezpieczeń otwartych typu U
• Łatwa i szybka instalacja
• Klasa odporności ogniowej: do EI 180 C/U, U/C
• Reakcja na ogień: B-s2, d0
• Klasa środowiska: Z2
• Zakres temperatury przechowywania: od +5°C do +30°C
• Kolor: srebrny
• Opakowanie handlowe: 1 komplet
