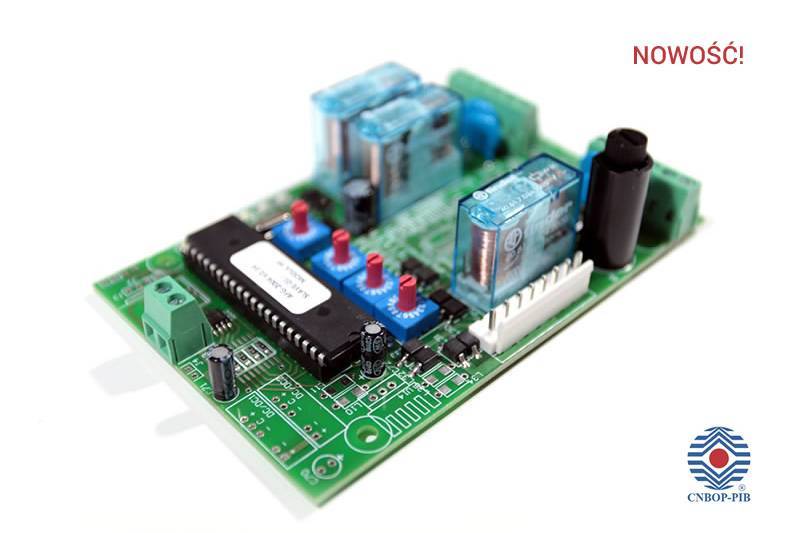

Moduł przekaźników pomocniczych AFG-P4-24VDC
Opis produktu
Moduł rozszerza funkcje centrali oddymiania AFG-2004 o dodatkowe dwa wyjścia przekaźnikowe. Przekaźniki programowalne P1 i P2 można wykorzystać do sterowania (załączania i wyłączania) urządzeń wykonawczych instalacji oddymiania, między innymi:
- wentylatorów nawiewnych lub wywiewnych
- kurtyn i rolet dymowych
- oddzieleń przeciwpożarowych, trzymaczy drzwiowych
- napędów klap pożarowych
Styki przekaźników P1 i P2 o obciążalności styków 230VAC/8A można zasilić z zewnętrznego źródła napięcia lub wewnętrznego zasilania 24VDC/1A. Moduł wyposażono w cztery przełączniki kodujące po dwa na każdy przekaźnik do ustawiania czasu opóźnienia wysterowania T1 oraz czasu wysterowania T2. Przekaźniki P1, P2 wysterowywane są w przypadku pojawienia się sygnału ALARMU, P2 w zależności od konfiguracji (patrz konfiguracja modułu przekaźników pomocniczych) może pracować w trybie normalnym lub „praca z trzymaczem”. Kontrola zadziałania przekaźnika realizowana jest na wejściach K1 i K2 z czasem potwierdzenia 10sek. Opcjonalnie wejście K3 może służyć jako kontrola zadziałania przekaźnika P1 z parametrem i czasem potwierdzenia 60 sek.
