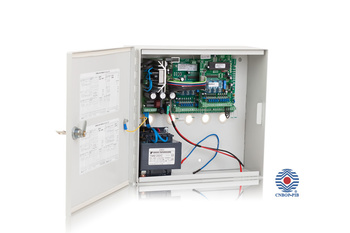

AFG-2004/48A 1L6G (6x8A) CENTRALA ODDYMIANIA
Niedostępny
14 dni
8 856,00zł
Cena netto 7200,00zł
Istnieje możliwość realizacji produktów pod indywidualne zamówienie.
Zamówienie indywidualne
Opis produktu
Zastosowanie:
Centrala sterująca typ AFG-2004, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC do:
- napędów klap i okien oddymiających (wyciągów dymu),
- zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap
- pneumatycznych lub klap wentylacji PPOŻ,
- siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
- napędów drzwi napowietrzających,
- napędów kurtyn dymowych,
- styczników (falowników) wentylatorów napowietrzających i oddymiających.
Centrala realizuje funkcje:
- oddymiania PPOŻ
- przewietrzania
- zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem
Tryby pracy centrali:
- PRACA NORMALNA: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych,
- PRACA ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
- PRACA WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających.
Funkcje:
- 1 linia oddymiania
- 6 grup przewietrzania
- praca: NORMALNA / ZE / WEN
- współpraca z: SSP, AFG-com, ARGUS RV, InPro-BMS
Dane techniczne
Wysokość
800 mm
Szerokość
600 mm
Głębokość
210 mm
Napięcie zasilania
230VAC, 50Hz
Prąd pracy
24VDC -15%/+25%
Akumulatory
6 x 7,0Ah
obciążalność prądowa
16A
linie dozorowe
3 szt. / jeden moduł linii
Liczba elementów w linii dozorowej
15 szt.
obudowa
stalowa, natynkowa, kolor RAL 7035
Stopień ochrony obudowy
IP 42, klasa środowiskowa: I
współpraca z SSP oraz z systemami wizualizacji i nadzoru
AFG-com, ARGUS RV, InPro-BMS
Pliki do pobrania
Karta katalogowa
Format: pdf
