KOŁNIERZ DO OGNIOCHRONNEGO ZABEZPIECZANIA RUR PALNYCH ORAZ NIEPALNYCH W IZOLACJI, A TAKŻE KABLI I WIĄZEK – wysokość 30 mm

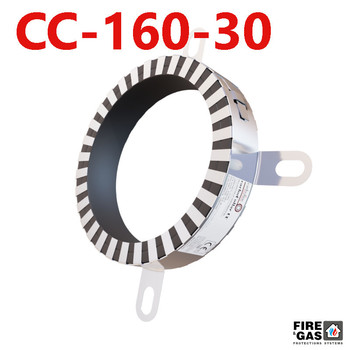

KOŁNIERZ OGNIOCHRONNY CARBOCOLLAR 30 SLIM CC-160-30

Poszukując niskiego kołnierza ogniochronnego do rury o średnicy 160 mm warto sięgnąć po kołnierz CARBOLINE CarboCollar CC SLIM CC-160-30 , który jest gotowym kołnierzem dedykowanym do zabezpieczania przejść ppoż. rur palnych lub niepalnych (w izolacji lub bez izolacji), jak też i do zabezpieczania kabli elektrycznych, które biegną przez stropy i ściany, a w odniesieniu do których niezbędne jest stosowanie niskiego kołnierza ogniochronnego. CARBOLINE CarboCollar 30 CC-160-30 posiada 30 mm wysokości i może być montowany na elementach mających średnicę zewnętrzną do 160 mm. Kołnierze ogniochronne na rurę CARBOLINE CarboCollar CC Slim CC-160-30 składają się z 4 części tworzących jeden produkt: z osłony metalowej ze stali nierdzewnej, wkładu pęczniejącego, klamry pozwalającej zapiąć kołnierz na rurze oraz uchwytów montażowych z otworami do przyczepienia kołnierza Carboline do ściany (do zestawu nie dodano łączników rozporowych mających zamocować kołnierz do ściany – zaleca się użycie stalowych kołków mocujących). Ogniochronne kołnierze firmy CARBOLINE CarboCollar CC SLIM CC-160-30 cechuje klasa odporności ogniowej do EI 180.

Przeznaczenie kołnierza ogniochronnego CARBOLINE CarboCollar 30 Slim CC-160-30:

• Ogniochronne uszczelnianie przejść instalacyjnych i przejść mieszanych w ścianach i stropach rur palnych bez izolacji lub w izolacji z pianki FEF lub PE,
• rur metalowych izolowanych pianką FEF lub PE,
• kabli elektrycznych

W jaki sposób użyć kołnierza ogniochronnego CARBOLINE CarboCollar CC Slim CC-160-30:

Jak już wcześniej wspomniano, kołnierze ogniochronne CARBOLINE CarboCollar CC SLIM 30 CC-160-30 są dostarczane jako w pełni gotowy do użycia produkt. Wybierając ogniochronne kołnierze CARBOLINE CarboCollar CC Slim 30 mm powinno się zwracać uwagę na rozmiar wewnętrznej średnicy kołnierza – musi być dobrze dopasowany do średnicy zewnętrznej elementu na którym tworzone jest zabezpieczenia (t.j. rury w izolacji lub bez, kable). Wykonując przejście ppoż. przez ścianę lub strop, w pierwszym kroku używając zaprawy cementowej należy wypełnić przestrzeń pomiędzy stropem/ścianą a rurą. W drugim kroku nałożyć kołnierz CARBOLINE CarboCollar CC Slim CC-160-30 na rurę. Później zamknąć klamrę spinającą kołnierz i przytwierdzić kołnierz Carboline do podłoża stalowymi kołkami (należy wybrać łączniki rozporowe o rozmiarze M8x80). Wykonaną pracę oznacza się dołączoną metryczką informacyjną Carboline. WAŻNE! Wykonując zabezpieczenia rur przechodzących przez ściany zakłada się 2 kołnierze ogniochronne Carboline – po jednym z każdej strony ściany (1 przejście = 2 kołnierze Carboline). W przypadku przejścia przez strop używa się 1 kołnierza ogniochronnego CARBOLINE CarboCollar CC Slim – zakłada się go od dołu stropu.

KOŁNIERZE CARBOLINE CARBOCOLLAR CC SLIM O WYSOKOŚCI 30 MM MOGĄ BYĆ UŻYWANE ZAMIENNIE Z KOŁNIERZAMI CARBOLINE CARBOCOLLAR CC O WYSOKOŚCI 60 MM

Cechy kołnierza ogniochronnego CarboCollar CC Slim CC-160-30:

• Do rur o średnicy 160 mm
• Wysokość 30 mm
• Cylindryczna, elastyczna, metalowa obejma
• Zewnętrzna warstwa: osłona z nierdzewnej blachy stalowej
• Wewnętrzna warstwa: wkład pęczniejący
• Gotowy wyrób do użycia
• Możliwość użycia kołnierza w miejscach, gdzie standardowe kołnierze są zbyt wysokiej i nie mieszczą się
• Klasa odporności ogniowej do EI 180 C/U, U/C
• Reakcja na ogień: B-s2, d0
• Zakres temperatury przechowywania: od +5°C do +30°C
• Opakowanie handlowe: 1 sztuka

Dodatkowe wyroby które mogą być stosowane wraz z kołnierzami ogniochronnymi CarboCollar CC w przejściach instalacyjnych:

• ​syntetyczna, elastyczna pianka elastomerowa (FEF) wg EN 14304, o klasie reakcji na ogień BL-s3,d0, wg EN 13501-1 i gęstości 45 ÷ 70 kg/m3,
• izolacyjna piana Tubolit PE, o klasie reakcji na ogień E według EN 13501-1, oraz o nominalnej gęstości 30 kg/m3,
• mata akustyczna PE (Weberfloor 4955 db mat), o klasie reakcji na ogień Bfl-s1 według EN 13501-1, oraz o nominalnej masie powierzchniowej 12 kg / 30 m2. Mata akustyczna PE jest zalecana w stropach w szczególności gdy wymagane jest obniżenie efektów akustycznych rur kanalizacyjnych – dodatkowa dźwiękochłonność maty do 19 dB przy jednym owinięciu.

Charakterystyka techniczna kołnierzy ogniochronnych CARBOCOLLAR CC
