KOŁNIERZ DO OGNIOCHRONNEGO ZABEZPIECZANIA RUR PALNYCH ORAZ NIEPALNYCH W IZOLACJI, A TAKŻE KABLI I WIĄZEK – wysokość 30 mm

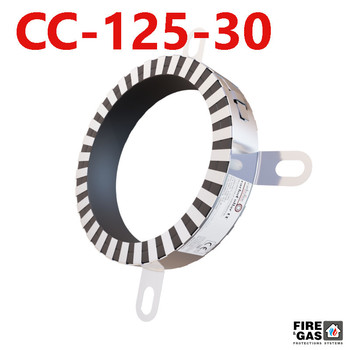

KOŁNIERZ OGNIOCHRONNY CARBOCOLLAR 30 SLIM CC-125-30

Ogniochronne kołnierze CARBOLINE CarboCollar 30 CC-125-30 w obniżonej wersji SLIM są kołnierzami ogniochronnymi przeznaczonymi do przeciwpożarowego zabezpieczania przejść rur palnych oraz niepalnych (w izolacji i bez izolacji), jak i kabli elektrycznych, które przebiegają przez ściany i stropy, a w przypadku których do tworzenia zabezpieczeń niezbędny jest niski kołnierz ochronny, który zmieści się w miejscach, gdzie wyższe kołnierze są zbyt wysokie. CARBOLINE CarboCollar Slim CC-125-30 jest niskim kołnierzem ogniochronnym o wysokości 30 mm, a jego kształt sprawia, że jest dopasowany do rur o średnicy 125 mm. Kołnierz ogniochronny CARBOLINE na rurę do przejść ppoż. składa się z 4 części tworzących całość: osłona metalowa ze stali nierdzewnej, wkład pęczniejący, klamra pozwalająca zapiąć kołnierz na rurze/kablu, uchwyty montażowe z otworami do mocowania kołnierza do ściany (zestaw nie posiada łączników rozporowych służących do zamocowania kołnierza do ściany – zalecane użycie stalowych kołków mocujących). Kołnierze ogniochronne CARBOLINE CarboCollar CC SLIM CC-125-30 posiadają klasę odporności ogniowej sięgającą do wartości EI 180.

Przeznaczenie kołnierza ogniochronnego CARBOLINE CarboCollar 30 Slim CC-125-30:

• Ogniochronne uszczelnianie przejść instalacyjnych i przejść mieszanych w ścianach i stropach rur palnych bez izolacji lub w izolacji z pianki FEF lub PE,
• rur metalowych izolowanych pianką FEF lub PE,
• kabli elektrycznych

W jaki sposób użyć kołnierza ogniochronnego CARBOLINE CarboCollar CC Slim CC-125-30:

Kołnierze ogniochronne CARBOLINE CarboCollar CC SLIM 30 CC-125-30 dostarczane są jako gotowe do użycia produkty. Stosując kołnierze ogniochronne CARBOLINE CarboCollar CC Slim należy zwracać uwagę na to by wewnętrzną średnicę kołnierza dobrze dopasować do średnicy zewnętrznej elementu zabezpieczanego (np. rury bez izolacji, rury w izolacji, kabli). Tworząc przejście ppoż. w pierwszej kolejności wypełnia się cementową zaprawą przestrzeń pomiędzy stropem (lub ścianą) a rurą, potem nakłada się kołnierz CarboCollar Slim CC-125-30 na rurę, zamyka się klamrę spinającą kołnierz, a na koniec przytwierdza się kołnierz do podłoża wykorzystując stalowe kołki (łączniki rozporowe M8x80). Całość oznacza się metryczką informacyjną Carboline. Warto pamiętać, że wykonując zabezpieczenia przeciwpożarowe rur przechodzących przez ściany na elemencie zabezpieczanym (rurze) trzeba założyć kołnierz ogniochronny z każdej strony ściany (1 przejście = 2 kołnierze ogniochronne). Robiąc przejście przez strop kołnierz ogniochronny CarboCollar CC Slim montuje się z jednej strony – od dołu stropu.

KOŁNIERZE CARBOLINE CARBOCOLLAR CC SLIM O WYSOKOŚCI 30 MM MOGĄ BYĆ UŻYWANE ZAMIENNIE Z KOŁNIERZAMI CARBOLINE CARBOCOLLAR CC O WYSOKOŚCI 60 MM

Cechy kołnierza ogniochronnego CarboCollar CC Slim CC-125-30:

• Do rur o średnicy 125 mm
• Wysokość 30 mm
• Cylindryczna, elastyczna, metalowa obejma
• Zewnętrzna warstwa: osłona z nierdzewnej blachy stalowej
• Wewnętrzna warstwa: wkład pęczniejący
• Gotowy wyrób do użycia
• Możliwość użycia kołnierza w miejscach, gdzie standardowe kołnierze są zbyt wysokiej i nie mieszczą się
• Klasa odporności ogniowej do EI 180 C/U, U/C
• Reakcja na ogień: B-s2, d0
• Zakres temperatury przechowywania: od +5°C do +30°C
• Opakowanie handlowe: 1 sztuka

Dodatkowe wyroby które mogą być stosowane wraz z kołnierzami ogniochronnymi CarboCollar CC w przejściach instalacyjnych:

• ​syntetyczna, elastyczna pianka elastomerowa (FEF) wg EN 14304, o klasie reakcji na ogień BL-s3,d0, wg EN 13501-1 i gęstości 45 ÷ 70 kg/m3,
• izolacyjna piana Tubolit PE, o klasie reakcji na ogień E według EN 13501-1, oraz o nominalnej gęstości 30 kg/m3,
• mata akustyczna PE (Weberfloor 4955 db mat), o klasie reakcji na ogień Bfl-s1 według EN 13501-1, oraz o nominalnej masie powierzchniowej 12 kg / 30 m2. Mata akustyczna PE jest zalecana w stropach w szczególności gdy wymagane jest obniżenie efektów akustycznych rur kanalizacyjnych – dodatkowa dźwiękochłonność maty do 19 dB przy jednym owinięciu.

Charakterystyka techniczna kołnierzy ogniochronnych CARBOCOLLAR CC
